圓錐滾子軸承的結構介紹
圓錐滾子軸承的結構介紹
- 2026/4/10 13:24:57

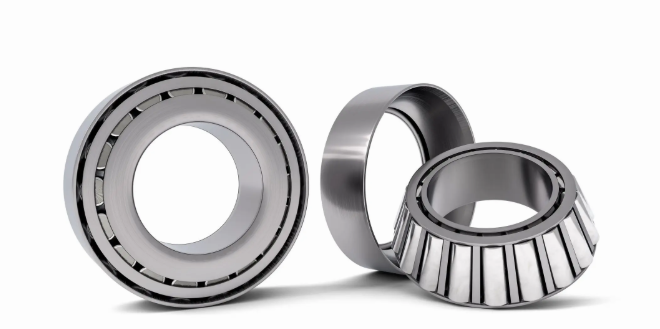

圓錐滾子軸承是專為重型應用而設計的機械的關鍵元件，由一個錐（內圈）、一個外圈（外圈）、滾子和一個保持架組成。滾子呈錐形，呈截錐形，內圈和外圈滾道均呈錐形，以適應滾子的形狀。
滾道和滾子頂點的突出部分都在軸承主軸上的一個公共點相遇。這種錐形幾何形狀提供真正的同軸旋轉，從而防止?jié)L道和滾子之間的滑動運動，從而減少部件磨損和疲勞。
圓錐滾子軸承可以承受徑向和軸向載荷，而其他軸承類型主要設計用于承受一種類型的載荷。無論軸承上的載荷是徑向、軸向還是兩者的組合，錐度設計都會產生合力，將滾子推向錐體的法蘭或肋。該力使?jié)L子靠在法蘭上并保持滾子對齊。工程師通常設計使用對對圓錐滾子軸承的系統，以便在兩個方向上承受相等的軸向力。
圓錐滾子軸承的另一個優點是游隙可調。外圈和內圈組件是可分離的，因此在安裝過程中通過軸向移動外圈或內圈來產生端隙（軸向游隙）或預緊力（軸向干涉）。在許多應用中，輕微的預載荷將最大限度地提高軸承的性能和壽命。但是，需要注意的是：過大的預緊會大大縮短軸承壽命，或產生高溫，從而迅速導致軸承故障。
圓錐滾子軸承的第三個優點是，與相同尺寸的球軸承相比，能夠支持更高的承載能力。每個滾子和滾道之間的線接觸提供了比滾珠的點接觸更寬的承重表面 - 因此，對于相同的負載能力，圓錐滾子軸承的尺寸將比滾珠軸承小。
盡管圓錐滾子軸承具有優點，但缺點也確實存在。這些軸承具有速度限制，并且對不對中非常敏感，因此工程師應考慮將其他類型的軸承用于高不對中或高速要求的應用。
圓錐滾子軸承通常用于具有多向載荷的中速、重載應用。示例包括變速箱、差速器、輪轂和鐵路車軸，以及農業、建筑和采礦設備。
